MONTAŽE SATELITSKIH ANTENA

[Niksi97]

Ovaj multifeed ti ja koristim u svojoj bajti gdje je roštilj zatvoreni... Neki 20ak kvadrata u kojoj ja i moja ekipa provodimo druženje, gledanje tekmi kartanje i sl...
Tako mi je i ostala i dan danas ona radi kao ura.. Stara je bar 20 godina...
Samo sam kabel promijenio, ali eto dobro si vidio da nisam stavio vezicu za stup.. Zaboravio jbg...
Na multifeedu su twin lnb jer jedna diseqc sklopka je za bajtu..
A druga mi vodi preko vrha kuće u moju radnu sobu. Tu radim razna testiranja resivera i punjenje softwarima listama i sličnim stvarima..
Obično mi je spojen tu forever resiver.. Bio mi je twin lnb na motoru pa sam ga skinio jer mi bolje hvata single slabe signale... Pa sam Forever spojio na multifeed..

[vulevule]

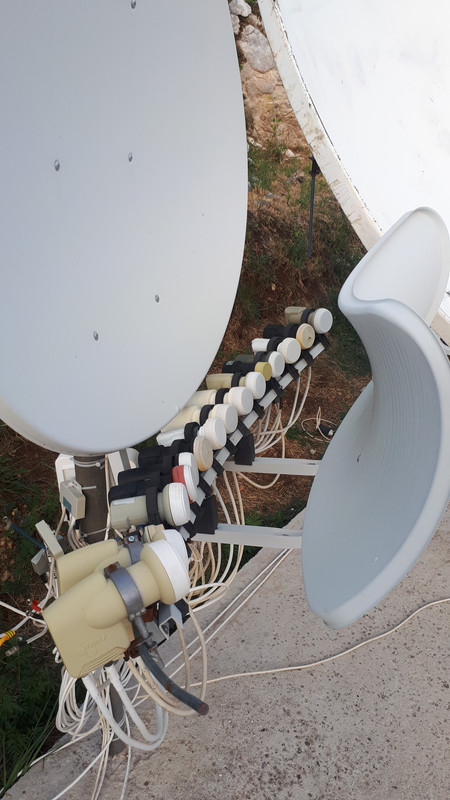

evo da ija malo pridonesem forumu koja sličica

[mika]

jedna montaza-servis na jednoj zgradici. 13 stanova. stari sistem je imao 19+13e+ terr.

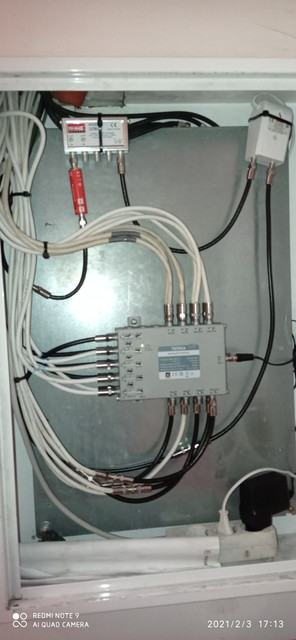

u razvodnom ormaricu stari hirsman multišalter koji je crko. nekakvo tv max pojačalo koje je ispravno. stari 4G lte filter. predstavnici zgrade jednoglasno su odlućili da žele 19 i 16e. i naravno ispravnu zemaljsku.
I ja odlućio i preporućio frišku nadogradnju tog sistema. tanjur 105 gibra, Lnb FTE EXCELLENTO BLACK, Multišalter TERRA MV 916 L.
svi F konektori zamijenjeni novim kompresijskim konektorima.
stavljen 5G LTE Filter ( fte )













ova TERRA Matrica je stvarno odlićna. bitna stvar je poštivati izlazne levele koji ona daje( piše na nj koliki je terr izlaz u dbqv i satelitski dbqv. iako dobijete izlazne levele jaće od dopuštenosti,sa atenuator prekidaćima možete oduteti toliko da se spustite u okvire dopuštenosti multišaltera .
evo mjerenje zemaljske na samom izlazu iz matrice...











na najduzem kablu u zgradi ( stan u prizemju ) signali od zemaljske su pali za cca 10-12 db.
sve radi perfektno.

[Niksi97]

Današnj klasična jedna montaža..
Falcom 97 cm antena
Lnb opticum + 2 amiko šira lnb za 13 i 19...ovaj Opticum je bio uski više test za 16E i mogu reći dosta uspješan..
Pink frekvencije na njemu su mi 66% i 81%, 11dB i 13 dB... Ostalo sve je preko 90 % nekih 15 dB. Sve mjereno Amiko Xfinder 3 instrumnetom.
Zemljsku sam morao ovu malu logaritamku stavit jer mi je jedino ona se uklapala u sve ostalo.
Na njoj sam dobio dobre rezultate... 33 kanal sa Biokova 26 dB i 23 kanal 23 dB. Radi bez pucanja slike i nisam koristio pojačalo jer sam je uspio usmjerit prema samome odašiljaču.
Svo ovo ide kroz disewc sklopku 3+1 terrestial i jedan tv/ sat razdjeljnik od opticuma.

[gringo1]

Jesi ovo isao sa navojnom sipokom? Mislim jesi li busio skoroz u prostoriju ili su diblovi?
Inace sve preko 90cm(tanjira) moze proci i obicni LBN za 16E, ne mora biti uska "glava"... Osim ako se nije sta u ovih proteklih 5-6-7 godina promijenilo
Jos jedno pitanje, ko jos montira sat sistem? Ja nisam kontaktiran za montazu ili neku intervenciju ima xy godina...Ne pamtim vise kada sam radio montazu...

[mika]

Jesi ovo isao sa navojnom sipokom? Mislim jesi li busio skoroz u prostoriju ili su diblovi?
Inace sve preko 90cm(tanjira) moze proci i obicni LBN za 16E, ne mora biti uska "glava"... Osim ako se nije sta u ovih proteklih 5-6-7 godina promijenilo
Jos jedno pitanje, ko jos montira sat sistem? Ja nisam kontaktiran za montazu ili neku intervenciju ima xy godina...Ne pamtim vise kada sam radio montazu...

o itekako se zna zalomiti potreznja za montazama satelitskih antena. itekako. "Inace sve preko 90cm(tanjira) moze proci i obicni LBN za 16E" . hmmm mozda da a mozda i ne. pitanje glasi dali je ova kopija triaxa točna u dimenzijama kako piše u deklaraciji? ja uvijek radim kombinaciju da široki ide u sredinu a uski sa strana. na gibrertini 105 sam koristio sve lnbove sa širokim glavama. ovo sve ispod te dimenzije išla je klasićna kombinacija sa jednim širokim i 2 uska lnba

[Niksi97]

I ja sam većinom na 16E stavljao široki LNB a na 13 19 uski.
Ovdje sam baš išao vidjeti kako mogu dobiti rezultate sa uskim opticumom ma pinkovima i općenito cijeli 16E. I dobiomodlične rezultate pa sam ostavio ovako.
Ovo gdje sam bušio nosač sam morao jedino ovdje u betonski nadvoj povrh prozora.
Trebao sam na vrhu kuće skroz na rub, ali je ovaj gornji dio sve od blokova i ljuljao bi se.
Ovo su čelične udarne tiple 10 debljine i 12 cm dužine. Nisam ulazio u prostoriju sa šipkama jer je 15 cm nadvoj tako da sam nekih cca 8-10cm zabio u zid šipke i nekih 3 cm mi viri vani
Uvijek stavim njih jer su mi najstabilnije za nosivost samog tanjura pogotovo ako je izduženi sami L nosač, i sa vijcima dok ga zatežem dobiješ i reguliraš livel od 90 stupnjeva.
Dimenzija antene je 97 cm vertikalno, 87 horizontalno.

[picajzla]

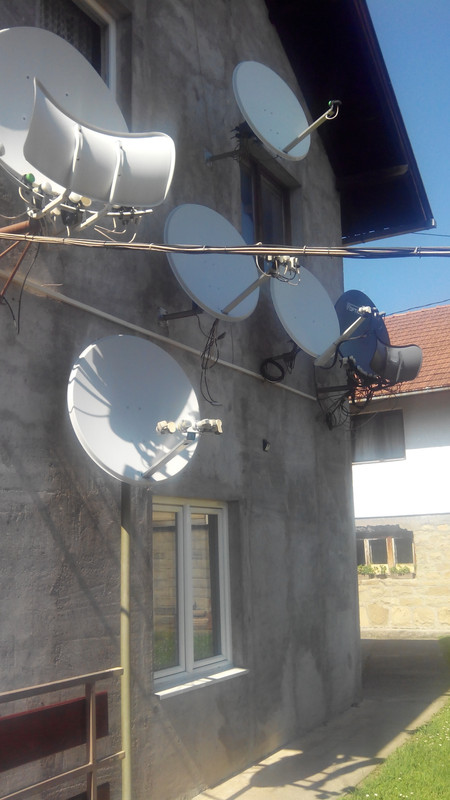

Malo je slika bajata ali slikat ću i noviju ima tu izmjena

[Niksi97]

Čemu ovoliko antena. Ova 3 multifeeda u sredini mi se čini da su sve isti sateliti.
Ps. Primjedba na kablove razbacane kod desne T90 i na ovom jednom multifeesu što visi diseqc sklopka

[driftwood]

Zemljsku sam morao ovu malu logaritamku stavit jer mi je jedino ona se uklapala u sve ostalo.

Koristi dodatni nosač sa šelnom. Ima ih raznih, kraćih, dužih, na L...

Npr...
https://www.sat.com.hr/web-trgovina/ant ... lna-detail
https://www.sat.com.hr/web-trgovina/ant ... 0mm-detail
